3.3.3. Проводки, пропуска

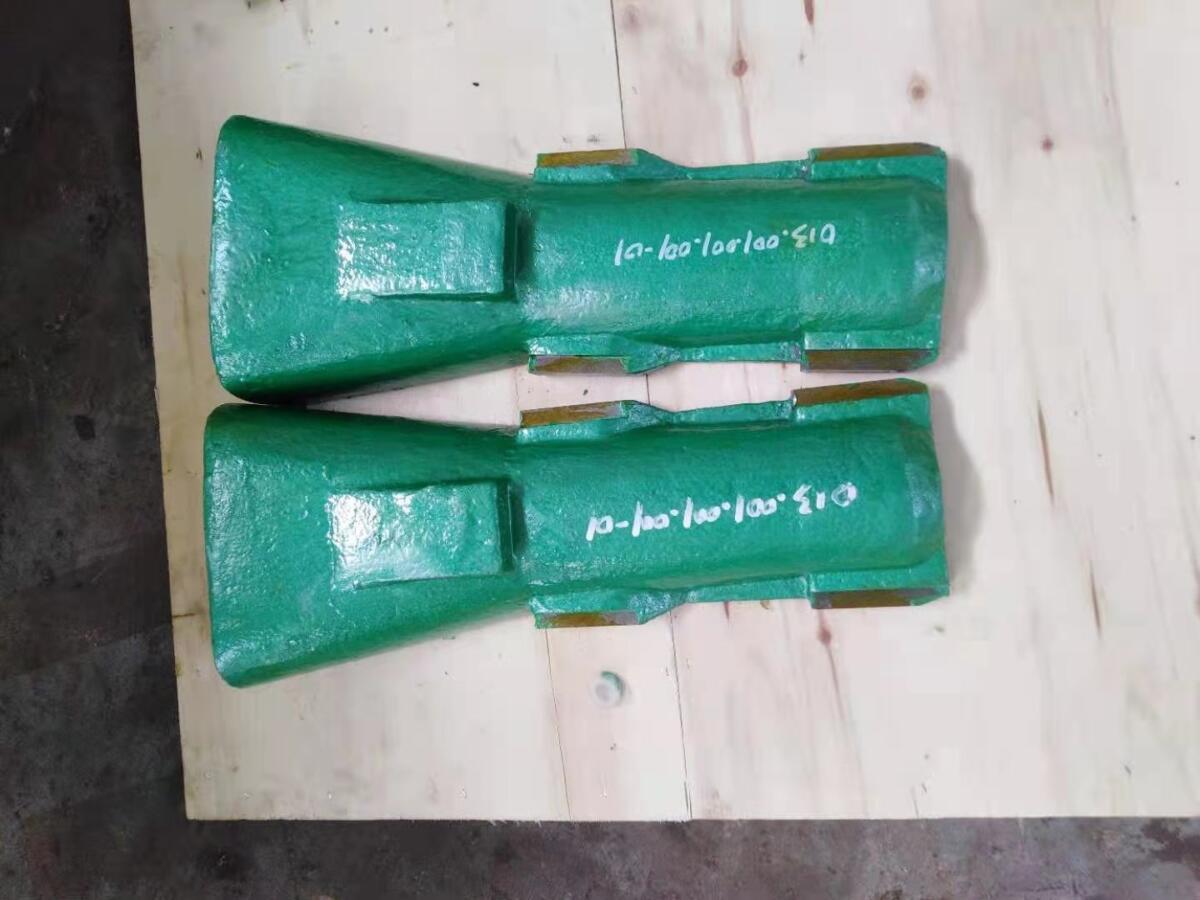

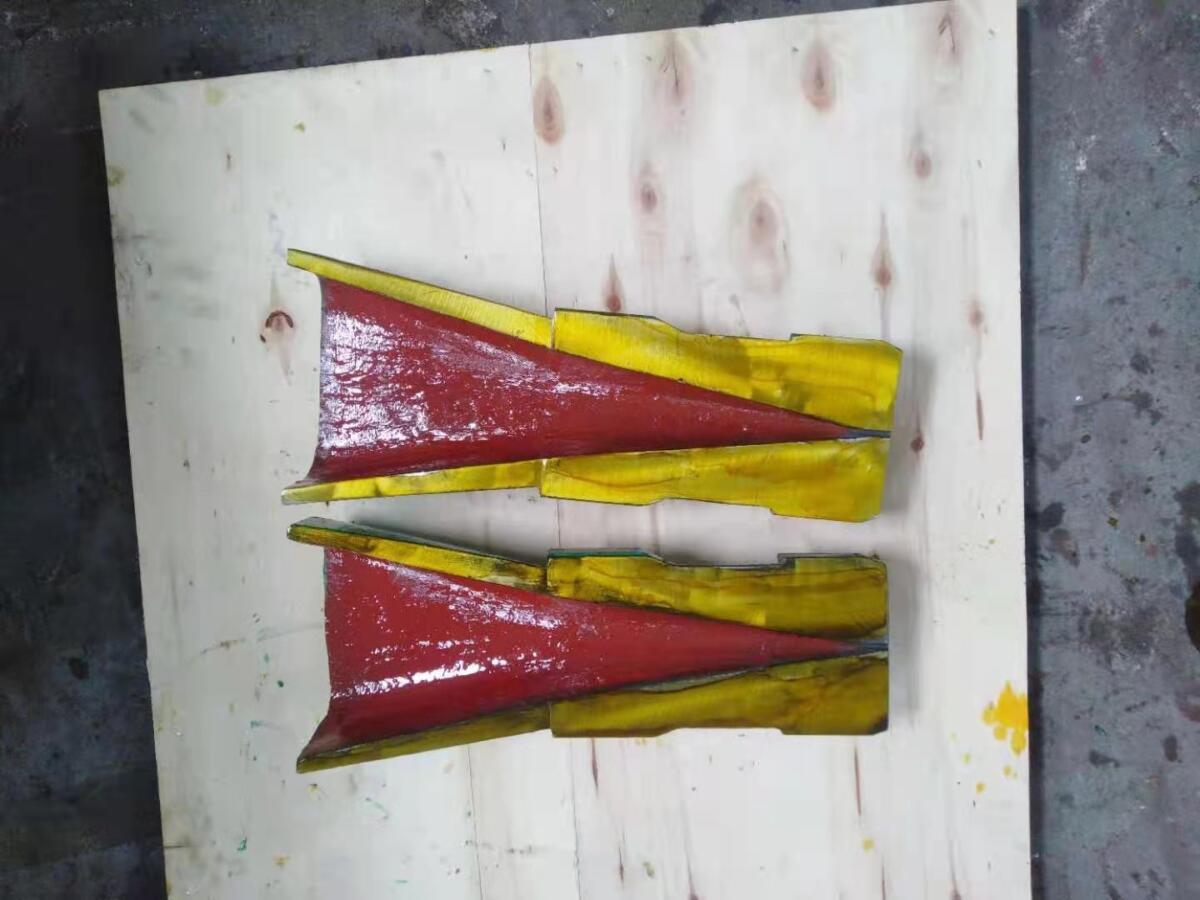

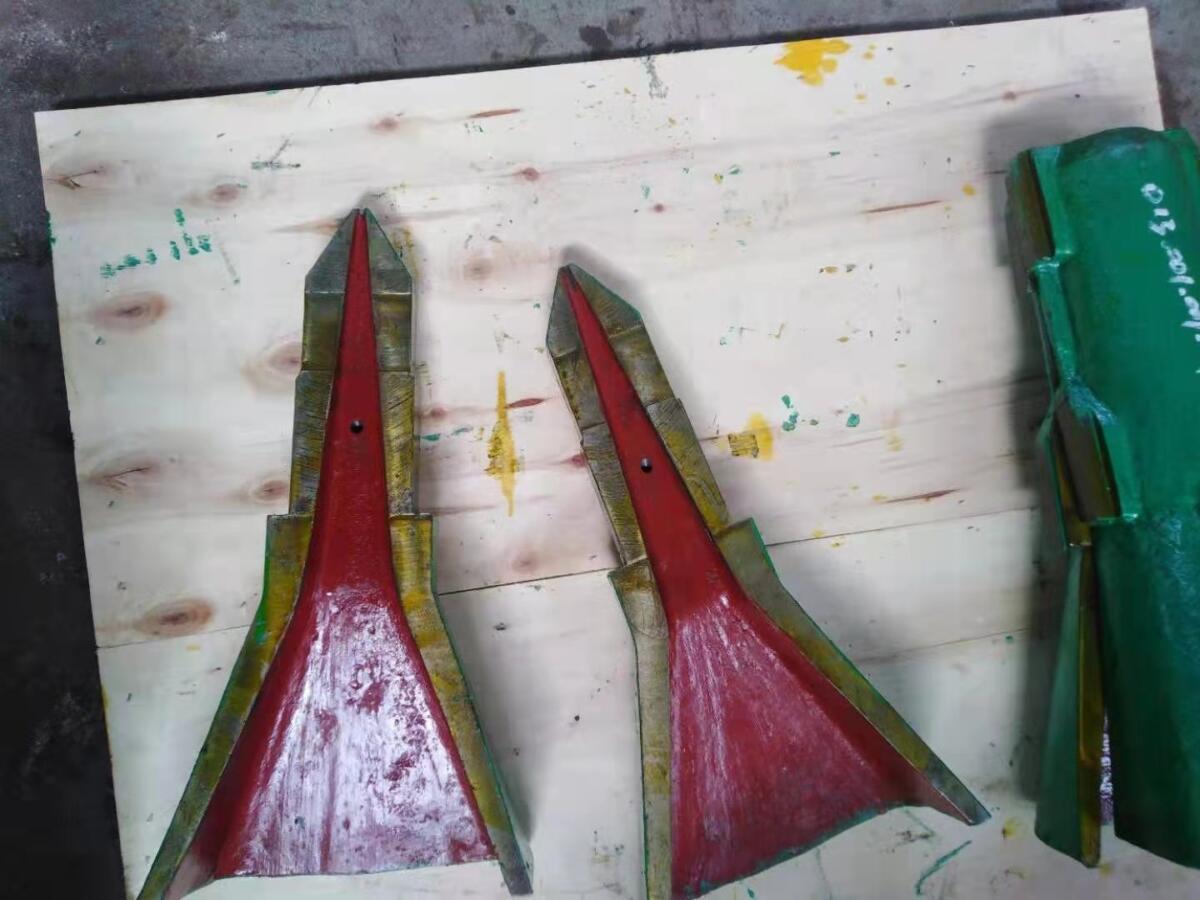

На всех прокатных станах (за исключением клетей, оборудованных манипуляторами) необходимое направление полос при их задаче и выходе из валков осуществляется с помощью вводных и выводных проводок. Проводки должны удовлетворять следующим требованиям: передавать раскат из клети в клеть, удерживать раскат в определенном положении, обеспечивать высокое качество проката. Кантующие проводки, помимо перечисленных выше требований, должны обеспечивать точную кантовку проката. Для устранения рисок, образующихся на прокатываемом металле вследствие трения в неподвижных проводках, и для облегчения задачи металла в валки применяют роликовые проводки. На крупных обжимных станах металл задается в валки роликами рольганга и выдается из валков на ролики выводного рольганга. Специальных проводок на этих станах нет. Чтобы металл из валков не ушел под рольганг, между валками и роликами рольганга устанавливаются направляющие брусья, которые предохраняют также ролики от удара переднего конца полосы. Для сортовых и листовых станов соответственно устанавливаются проводки и проводковые столы. Выбор и установка арматуры существенно влияют на производительность прокатного стана, на получение точных размеров и качественной поверхности проката.

Детали валковой арматуры в процессе работы испытывают значительные динамические воздействия со стороны полосы, поэтому их делают достаточно прочными и надежно закрепляют. При этом крепление не должно затруднять успешной регулировки и быстрой замены в случае необходимости. На сортовых станах проводки устанавливают на опорных брусьях, закрепленных в специальных пазах с обеих сторон валков параллельно их оси. На непрерывных станах брусья каждой группы клетей имеют одинаковую конструкцию, они позволяют осуществлять установку проводок непосредственно в гнезда, шаг которых соответствует размещению калибров на валках. Число гнезд соответствует числу одновременно прокатываемых полос в клети. Такая конструкция брусьев облегчает переход на прокатку в новых калибрах, при этом вводный брус вместе с установленными на нем проводками перемещается на величину шага между калибрами. Также производится демонтаж и установка выводной арматуры. Пропуски и проводки в гнездах крепятся клиньями, а положение бруса в вертикальной плоскости относительно оси прокатки регулируется винтовыми домкратами.
