Зона вторичного охлаждения

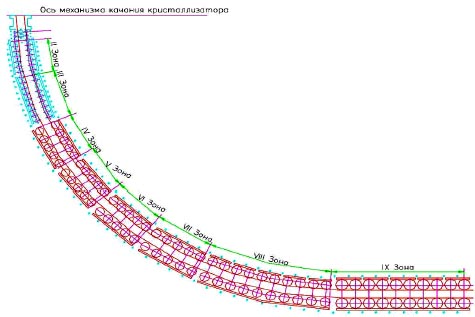

Рис 3.60

Обычно, говоря о зоне вторичного охлаждения (ЗВО), подразумевают ту часть МНЛЗ под кристаллизатором, где охлаждение заготовки происходит интенсивнее, чем просто при охлаждении на воздухе. Следовательно, зона вторичного охлаждения заготовки начинается непосредственно под кристаллизатором. Это обусловливается тем фактом, что твердая корочка металла, сформировавшаяся в кристаллизаторе, еще весьма тонкая и недостаточно прочная и требует дальнейшего ее наращивания. В современных МНЛЗ протяженность зоны вторичного охлаждения в зависимости от сечения заготовки и скорости литья может составлять от 8-10 м до нескольких десятков метров. При этом она может продолжаться вплоть до тянуще-правильной клети.

Конструкция ЗВО состоит из системы опорных элементов (роликов), поддерживающих и направляющих заготовку (рисунок 3.60), и устройств, обеспечивающих охлаждение слитка за счет впрыскивания охлаждающей воды, расположенных между роликами. Точность расположения опорных роликов является весьма важным элементом в системе обеспечения качества непрерывнолитой заготовки, поскольку любые отклонения положения роликов от номинальной позиции приводят к дополнительной деформации заготовки в процессе ее движения по ЗВО.

Источник:  https://uas.su/books/mnlz/3.4/razdel34.php
